Betrachten wir zuerst die Eckdaten der beiden Chips und der damit bestückten Karten. Bei Chip-und Speichertakt kann man nur mutmaßen, da diese nicht von 3DLabs publik gemacht wurden.

VP560	VP760
-P9 VPU	-P10 VPU
-0,15 micron	-0,15 micron
-?? Millionen Transistoren	-76 Millionen Transistoren
??? MHz Coretakt	??? MHz Coretakt
??? MHz Speichertakt	??? MHz Speichertakt
-64 MB DDR/4ns Hynix TSOP	-64 MB DDR/3,3 ns BGA Samsung
-128 bit Speicherinterface	-256 bit Speicherinterface
-104 SIMD Prozessoren, davon:	-208 SIMD Prozessoren, davon:
-64 Textur Prozessoren	-128 Textur Prozessoren
-32 Pixel Prozessoren	-64 Pixel Prozessoren
-8 Geometrie Prozessoren	-16 Geometrie Prozessoren
-4 (Pixel)pipelines	-4 (Pixel)pipelines
-32 bit Z-Buffer	-32 bit Z-Buffer
-native 32bit Farbtiefe	-native 32bit Farbtiefe
-verwendet tiles von 8x8 Pixel Größe	-verwendet tiles von 8x8 Pixel Größe
-Texturen bis 2048x2048 (derzeit)	-Texturen bis 2048x2048 (derzeit)
-8 Texturen per Pass	-8 Texturen per Pass
-4 GB Virtual Memory	-16 GB Virtual Memory
-programmierbare AA-Modi (derzeit: MS)	-programmierbare AA-Modi (derzeit: MS)
-Command Prozessor	-Command Prozessor
-10 bit 370 MHz Dual RAMDAC	-10 bit 370 MHz Dual RAMDAC
-AGP 4x	-AGP 4x
-100 Mio. Vertikel/Sek.	-165 Mio. Vertikel/Sek.
-18 Giga AA Samples /Sek.	-23 Giga AA Samples/Sek.
-"Slipstream technology" (HSR)

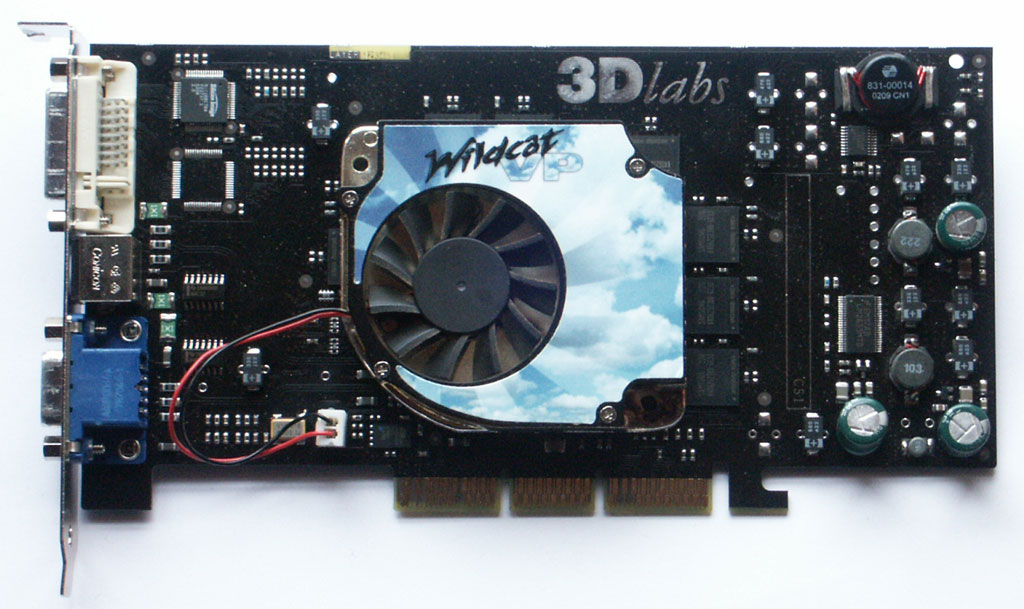

Sehr schön zu sehen ist die unterschiedliche Bestückung der Ausgänge: Während die VP760 mit einem normalen D-Sub und einem DVI-I Ausgang Vorlieb nehmen muß, bestückte man die VP560 mit zwei DVI-I-Ausgängen. Ein DVI-VGA Adapter wird der VP560 mitgeliefert, einen zweiten kann man bei Bedarf kostenlos bei 3DLabs in England nachbestellen. Zudem besitzt die VP760 eine 3poligen Mini-DIN Buchse, an der man Shutterbrillen anschließen kann.

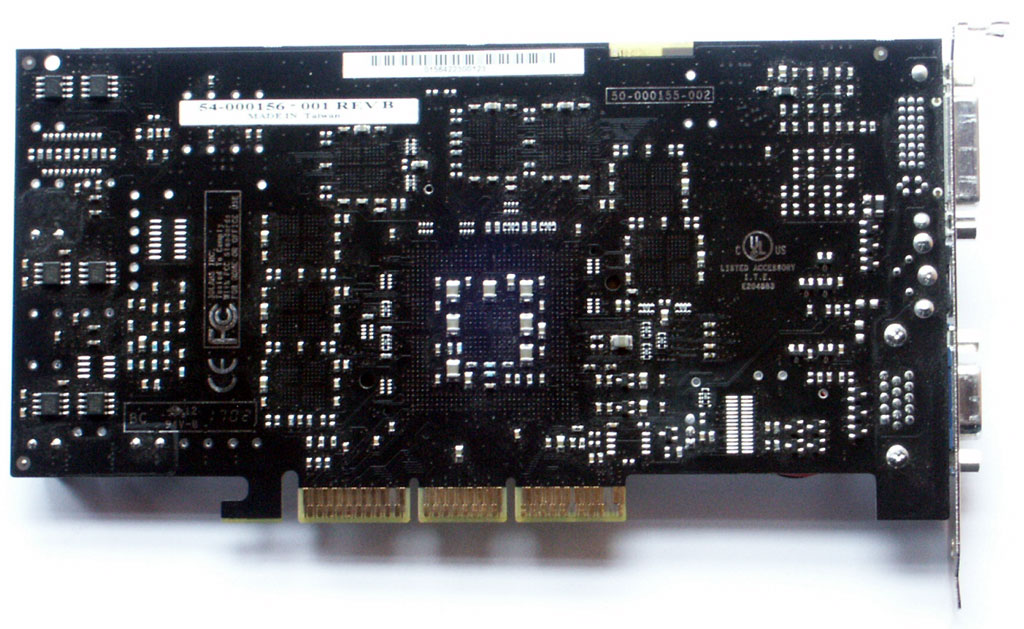

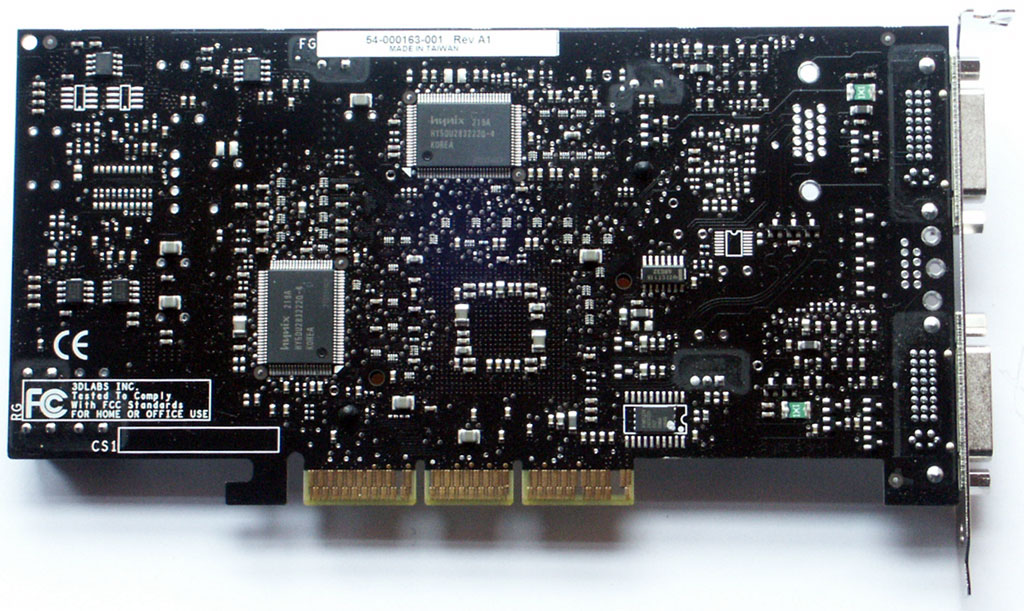

Auf der Unterseite der VP560 finden sich noch die 2 restlichen 16 Mbyte TSOP Speicherbausteine von Hynix mit 4 ns Zugriffszeit, während die VP760 alle 8 BGA Module auf der Oberseite trägt:

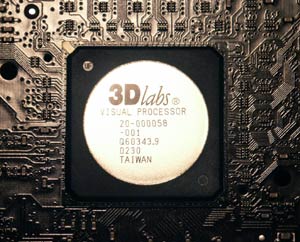

Und dies ist das Herz der VP560,der in 0,15 micron gefertigte P9:

Das edle Erscheinungsbild verbirgt den derzeit flexibelsten Grafikbaustein den es gibt...

Ästhetik pur! Insgesamt machen die Wildkatzen mit ihrem schwarzen PCB eine hervorragende Figur. So aufgeräumt, schlank und schick werden Sie ihrem Namen zumindest optisch vollends gerecht.
